VLAN（虛擬局域網）和VXLAN（虛擬可擴展局域網）是兩種被廣泛應用的網絡虛擬化技術。雖然名稱相似，但它們在原理、功能和應用場景上存在顯著差異。本文將深入分析這兩種技術的區別，幫助讀者更好地理解和選擇適合自己需求的網絡虛擬化解決方案。

基本概念：VLAN與VXLAN的定義

VLAN（Virtual Local Area Network）即虛擬局域網，是一種將物理網絡劃分為多個邏輯網段的技術。它通過在以太網幀中添加一個特殊的標識（VLAN ID），使得網絡設備能夠識別不同的虛擬網絡，從而實現網絡隔離和流量控制。

VXLAN（Virtual eXtensible Local Area Network）即虛擬可擴展局域網，是一種更現代的網絡虛擬化技術。它通過在UDP數據包中封裝二層以太網幀，創建虛擬的二層網絡，使得這些網絡可以跨越三層網絡邊界進行通信，大大擴展了虛擬網絡的規模和靈活性。

技術原理對比：深入剖析VLAN與VXLAN的工作機制

VLAN的工作原理

VLAN的核心機制是在以太網幀中插入一個12位的VLAN標識（VLAN ID），這個過程遵循IEEE 802.1Q標準。當交換機收到一個帶有VLAN標簽的數據幀時，它會根據該標簽將幀轉發到對應的VLAN中。具體來說：

當數據幀進入交換機時，交換機會檢查該幀是否攜帶VLAN標簽。

如果沒有標簽，交換機會根據端口的默認VLAN設置為其添加標簽。

交換機根據VLAN標簽和MAC地址表確定轉發目標，只會將數據幀轉發到同一VLAN的端口。

當數據幀離開交換機時，如果目標端口配置為不帶標簽，交換機會移除VLAN標簽后再轉發。

這種機制使得即使物理上連接在同一個交換機上的設備，如果屬于不同的VLAN，也無法直接通信，從而實現了網絡的邏輯隔離。

VXLAN的工作原理

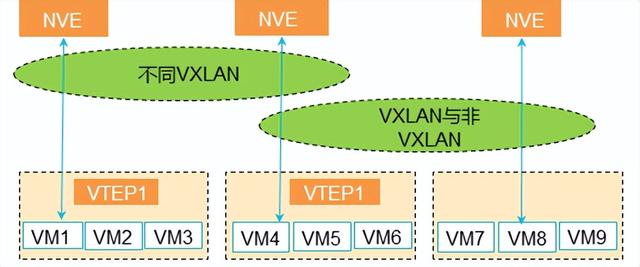

VXLAN采用了一種稱為"MAC-in-UDP"的封裝技術，將二層以太網幀封裝在UDP數據包中進行傳輸。這一過程涉及到以下幾個關鍵步驟：

當虛擬機或物理服務器發送數據時，VXLAN隧道端點（VTEP）會捕獲這些以太網幀。

VTEP會為這些幀添加VXLAN頭部，其中包含一個24位的VXLAN網絡標識符（VNI）。

然后，VTEP將這個封裝好的數據包通過UDP協議（通常使用4789端口）發送到目標VTEP。

目標VTEP收到數據包后，解析出原始的以太網幀并根據VNI轉發到對應的虛擬網絡中。

通過這種封裝機制，VXLAN能夠在現有的IP網絡上構建大規模的虛擬二層網絡，使得虛擬機可以跨越物理網絡界限自由遷移。

關鍵區別：VLAN與VXLAN的本質差異

1. 可擴展性

VLAN：由于VLAN ID只有12位，因此最多只能支持4096個不同的虛擬網絡。這在當今大型數據中心環境中已經遠遠不夠。

VXLAN：VXLAN使用24位的VNI，理論上可以支持約1600萬個虛擬網絡，極大地提高了可擴展性，能夠滿足現代云數據中心的需求。

2. 網絡邊界

VLAN：VLAN主要在二層網絡中運行，無法跨越三層網絡邊界，通常局限于單個數據中心或網絡區域內。

VXLAN：通過在IP網絡上建立隧道，VXLAN可以輕松跨越三層邊界，甚至可以跨越廣域網，連接不同地理位置的數據中心。

3. 網絡分割

VLAN：主要提供網絡隔離功能，將一個物理網絡分割為多個邏輯網段。

VXLAN：除了提供網絡隔離外，還能創建覆蓋網絡(Overlay Network)，將多個分散的物理網絡整合為一個統一的虛擬網絡。

4. 封裝方式

VLAN：采用幀標記技術，在以太網幀中添加VLAN標簽，增加的開銷較小。

VXLAN：采用MAC-in-UDP封裝技術，需要添加額外的VXLAN頭部、UDP頭部和IP頭部，產生較大的封裝開銷（約50字節）。

5. 硬件支持

VLAN：作為一項成熟技術，幾乎所有的網絡設備（交換機、路由器等）都支持VLAN。

VXLAN：需要特定的硬件支持或軟件實現（如虛擬交換機），對網絡設備的要求更高。

應用場景比較：何時選擇VLAN，何時選擇VXLAN？

VLAN適用場景

小型到中型企業網絡：對于規模較小、網絡虛擬化需求不高的企業，VLAN提供了足夠的隔離能力和安全性。

部門級網絡隔離：在單一辦公環境中劃分不同部門的網絡，如財務部、人力資源部、研發部等，VLAN是簡單有效的解決方案。

安全區域隔離：將網絡劃分為不同的安全區域，如內網、DMZ、外網等，VLAN可以實現基本的安全隔離需求。

語音和數據分離：在同一物理網絡上分離語音和數據流量，提高語音質量和網絡性能。

傳統數據中心：在沒有大規模虛擬化需求的傳統數據中心中，VLAN仍然是主要的網絡隔離技術。

VXLAN適用場景

大型云數據中心：如阿里云、騰訊云、AWS等需要支持大量租戶和隔離網絡的環境，VXLAN的高擴展性成為必然選擇。

多租戶環境：在需要為大量客戶提供隔離網絡環境的服務提供商場景，VXLAN能夠滿足海量租戶隔離的需求。

跨數據中心的虛擬機遷移：當需要在地理位置分散的數據中心之間遷移虛擬機時，VXLAN可以保持虛擬機的網絡配置不變。

軟件定義網絡(SDN)：在現代SDN架構中，VXLAN常被用作底層網絡虛擬化技術，支持更靈活的網絡管理和策略控制。

容器網絡：在Kubernetes等容器編排平臺中，VXLAN被廣泛用于構建容器間的虛擬網絡，提供隔離和連接能力。

實際部署案例

案例1：金融企業辦公網絡（VLAN應用）

某中型金融企業需要在辦公網絡中隔離不同部門的訪問權限，特別是確保財務系統和客戶數據的安全。IT部門采用VLAN技術，將網絡分為管理VLAN、財務VLAN、客戶服務VLAN、普通辦公VLAN等，通過交換機配置和訪問控制列表(ACL)實現了不同部門間的網絡隔離和訪問控制，有效保障了敏感數據的安全。

案例2：大型電商平臺數據中心（VXLAN應用）

某大型電商平臺擁有多個地理位置分散的數據中心，需要支持數萬臺虛擬機和容器的靈活部署和遷移。該公司采用了基于VXLAN的網絡虛擬化解決方案，不僅突破了傳統VLAN的4096個網絡限制，還實現了跨數據中心的虛擬網絡統一管理。在促銷高峰期，他們能夠根據負載情況，靈活地在不同數據中心間遷移應用，保障了業務的穩定運行。

未來趨勢：VLAN和VXLAN的發展方向

隨著云計算、邊緣計算和5G技術的發展，網絡虛擬化技術也在不斷演進：

VLAN：作為成熟技術，VLAN將繼續在企業局域網和小型數據中心中發揮作用，但其應用范圍可能會逐漸縮小。

VXLAN：隨著網絡功能虛擬化(NFV)和軟件定義網絡(SDN)的普及，VXLAN將與更多先進技術集成，如網絡服務鏈(Service Chaining)、意圖驅動網絡(Intent-based Networking)等，為未來網絡提供更強大的基礎。

新技術融合：我們可能會看到VXLAN與其他網絡虛擬化技術（如GENEVE、NVGRE等）的融合，以及與網絡安全、自動化管理平臺的深度集成。
