EtherCAT轉CANOPEN配置秘籍！匯川PLC快速上手

在工業自動化領域，通信協議的多樣性既是技術進步的象征，也給系統集成和設備兼容性帶來了不小的挑戰。EtherCAT轉CANOPEN就是兩種廣泛應用于不同場景的通信協議，它們各自擁有獨特的優勢。本文旨在通過一個具體案例——匯川PLC上從EtherCAT轉CANOPEN的快速配置，來探討這兩種協議之間的轉換過程，以及如何利用這一技術解決實際工程中的問題。

我們需要了解EtherCAT和CANOPEN的基本概念。EtherCAT是一種高性能、實時以太網通信協議，廣泛應用于需要高速數據傳輸的工業自動化系統中。而CANOPEN則是一種基于CAN總線的高層協議，以其簡單、可靠的特點，在汽車電子、醫療設備等小型控制系統中得到廣泛應用。雖然兩者都屬于工業自動化領域的主流通信協議，但由于其底層機制和應用環境的不同，直接進行通信存在諸多不便。

在本案例中，我們的目標是實現匯川PLC對EtherCAT設備的控制，并將其轉換成CANOPEN協議輸出。這要求我們不僅要掌握兩種協議的工作原理，還需要熟悉匯川PLC的配置方法和相關工具的使用。

接下來，我們將詳細介紹這一配置過程

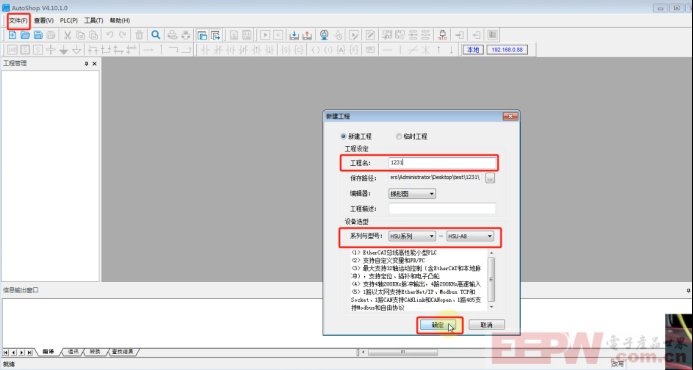

1、打開匯川plc編程軟件，點擊文件 新建項目，給項目命名 選擇plc型號點擊確認：

 2、進入項目后在右側工具箱右擊EtherCAT Devices導入XML文件，導入成功后重啟軟件生效：

 3、重啟軟件后找到安裝好的XML文件雙擊添加到主站下面：

4、在“工具”找到通訊設置，點擊搜索選中搜索到的設備，點擊測試：

 5、右擊EtherCAT找到自動掃描，進入窗口后點擊開始掃描：

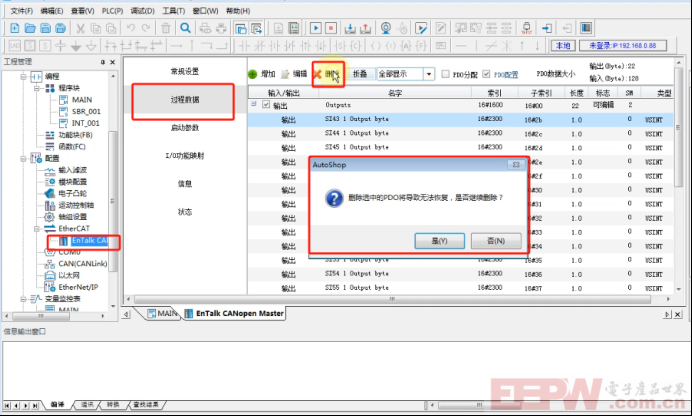

 6、雙擊進入XML文件點開過程數據，刪除多余的輸入 輸出指令：

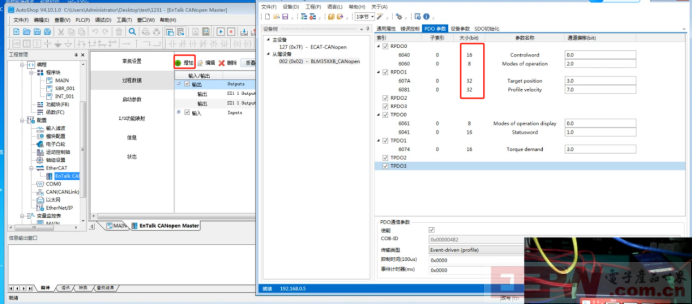

 7、刪除完以后點擊增加新的指令根據PDO的位長度選擇對應的指令：

 8、根據PDO來添加數據映射（要與CANopen Configuration Studio配置軟件保持一致）：

 9、添加完成后點擊下載：

 10、下載完成后來到I/O功能映射，在線觀察電機運行狀態：

通過本案例的學習，我們不僅可以掌握從EtherCAT轉CANOPEN轉換的具體步驟和方法，還可以了解到在實際工程項目中如何處理通信協議轉換帶來的挑戰。這對于提高自動化系統的集成效率和降低維護成本具有重要意義。
